Идэвхтэй гармоник шүүлтүүр (AHF-50-0.4-4L-W)
Чулуужилт
Гармоник эх үүсвэр: тиристор, инвертер
Гармоник төхөөрөмж: хурдны сэнс, бүх төрлийн насос
Дата төвийн үйлдвэрлэл
Гармоник эх үүсвэр: UPS, Шулуутгагч
Гармоник төхөөрөмж: UPS, агааржуулагч, цахилгаан шат, LED гэрэл
Автомашины үйлдвэрлэл
Гармоник эх үүсвэр: инвертер, Шулуутгагч
Гармоник төхөөрөмж: гагнуурын машин, дамжуулах систем
Хог хаягдлын цахилгаан үйлдвэрлэл
Гармоник эх үүсвэр: Шулуутгагч, инвертер
Гармоник төхөөрөмж: бүх төрлийн насос
Бохир ус цэвэрлэх
Гармоник эх үүсвэр: инвертер, Шулуутгагч
Гармоник төхөөрөмж: сэнс, насос
Машин цэнэглэх овоо
Гармоник эх үүсвэр: Шулуутгагч
Гармоник төхөөрөмж: цэнэглэгч
Хагас дамжуулагч
Гармоник эх үүсвэр: тиристор, нэг болор зуух
Гармоник төхөөрөмж: кварцын тигель, тиристор
Эмнэлэг
Гармоник эх үүсвэр: Шулуутгагч, UPS, инвертер
Гармоник төхөөрөмж: нарийн төхөөрөмж, LED гэрэл, цахилгаан шат, UPS
Цаасан үйлдвэрлэл
Гармоник эх үүсвэр: галоген чийдэн, инвертер
Гармоник төхөөрөмж: нунтаглах, цаас хайчлах, хэт дарах, нуман гэрэл
Төмөр, ган хайлуулах
Гармоник эх үүсвэр: Шулуутгагч, инвертер, тиристор
Гармоник төхөөрөмж: тэсэлгээний зуух, завсрын давтамжийн зуух
Өрөмдлөгийн тавцан
Гармоник эх үүсвэр: Шулуутгагч, инвертер
Гармоник төхөөрөмж: хувьсах гүйдлийн генераторын багц, насос
Орчин үеийн архитектур
Гармоник эх үүсвэр: Шулуутгагч, инвертер
Гармоник төхөөрөмж: сэлгэн залгах цахилгаан хангамж, агааржуулагч, цахилгаан шат, LED
Ердийн хэрэглээний талбар
| Мэргэжил Трансформаторын хүчин чадал | Төвлөрсөн нөхөн олговрын чадавхийг сонгох асуулгын хүснэгт | |||||
| Метро, хонгил, хурдны галт тэрэг, нисэх онгоцны буудал | Харилцаа холбоо, худалдааны барилга, металлурги, банк санхүү | Эмнэлгийн үйлдвэр | Автомашины үйлдвэрлэл, хөлөг онгоцны үйлдвэрлэл | Химийн бодис, газрын тос | Төмөрлөгийн үйлдвэр | |
| Гармоник гүйдлийн давтамжийн өөрчлөлт | 15% | 20% | 25% | 30% | 35% | 40% |
| 200 кВА | 50А | 50А | 100А | 100А | 100А | 100А |
| 250 кВА | 50А | 100А | 100А | 100А | 150А | 150А |
| 315 кВА | 100А | 100А | 150А | 150А | 150А | 200А |
| 400 кВА | 100А | 150А | 150А | 200А | 200А | 250А |
| 500 кВА | 100А | 150А | 200А | 200А | 250А | 300А |
| 630 кВА | 150А | 200А | 250А | 300А | 350А | 400А |
| 800 кВА | 200А | 250А | 300А | 350А | 450А | 500А |
| 1000 кВА | 200А | 300А | 400А | 450А | 550А | 600А |
| 1250 кВА | 300А | 350А | 450А | 550А | 650А | 750А |
| 1600 кВА | 350А | 500А | 600А | 700А | 850А | 950А |
| 2000 кВА | 450А | 600А | 750А | 900А | 1050А | 1200А |
| 2500 кВА | 550А | 750А | 900А | 1150А | 1300А | 1500А |
| *Тэмдэглэл: Дээрх хүснэгтэд байгаа AHF хүчин чадлыг трансформаторын ачааллын коэффициент 80 хувьд авсан болно.Бодит төслүүдэд AHF хүчин чадлыг энэ хүснэгтийн ачааллын хүчин зүйлийн 80% -ийн ачааллын хүчин зүйлтэй харьцуулах замаар пропорциональ байдлаар олж авдаг. | ||||||
| * Энэ хүснэгт нь зөвхөн сонголтын лавлагаанд зориулагдсан болно | ||||||

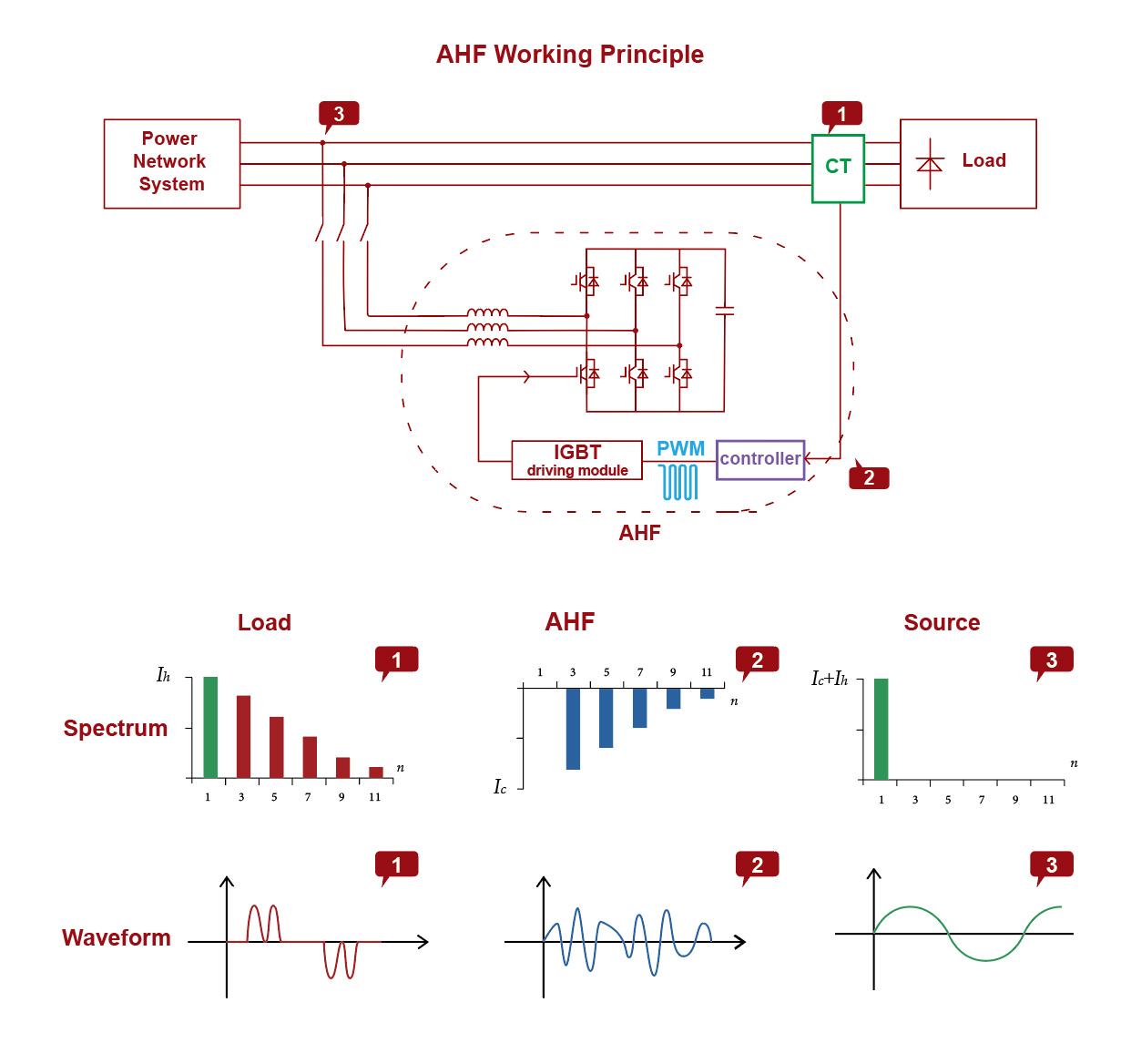

Ажлын зарчим
Гадаад CT нь ачааллын гүйдлийг илрүүлдэг бөгөөд CPU нь логик хяналтын арифметикийн дэвшилтэт системтэй, зааварчилгааны гүйдлийг хурдан хянах чадвартай, ухаалаг FFT ашиглан ачааллын гүйдлийг идэвхтэй болон реактив чадалд хувааж, гармоникийн агуулгыг хурдан бөгөөд үнэн зөв тооцоолдог тул DSP нь ачааллын гүйдлийг илрүүлдэг.Дараа нь IGBT-г 20 кГц давтамжтайгаар асаах, унтраахын тулд дотоод IGBT-ийн драйверын самбар руу PWM дохио илгээдэг.Эцэст нь инвертерийн индукц дээр эсрэг фазын нөхөн гүйдлийг үүсгэдэг бөгөөд үүний зэрэгцээ CT нь гаралтын гүйдлийг илрүүлж, сөрөг хариу үйлдэл нь DSP руу очдог.Дараа нь DSP илүү нарийвчлалтай, тогтвортой системд хүрэхийн тулд дараагийн логик хяналтыг үргэлжлүүлнэ.
Техникийн үзүүлэлт
| ТӨРӨЛ | 220V цуврал | 400V цуврал | 500V цуврал | 690V цуврал |
| Нэрлэсэн нөхөн олговрын гүйдэл | 23А | 15А, 25А, 50А 75A, 100A, 150A | 100А | 100А |
| Нэрлэсэн хүчдэл | AC220V (-20%~+15%) | AC400V (-40%~+15%) | AC500V (-20%~+15%) | AC690V (-20%~+15%) |
| Нэрлэсэн давтамж | 50/60Гц±5% | |||
| Сүлжээ | Нэг үе шат | 3 фазын 3 утас/3 фазын 4 утас | ||
| Хариу цаг | <40мс | |||
| Гармоник шүүлтүүр | 2-оос 50-р гармоник, нөхөн олговрын тоог сонгож, нэг нөхөн олговрын хүрээг тохируулах боломжтой | |||
| Гармоник нөхөн олговрын түвшин | >92% | |||
| Төвийг сахисан шугамыг шүүх чадвар | / | 3 фазын 4 утастай саармаг шугамын шүүлтүүрийн хүчин чадал нь фазын холболтоос 3 дахин их байна | ||
| Машины үр ашиг | >97% | |||
| Шилжих давтамж | 32 кГц | 16 кГц | 12.8 кГц | 12.8 кГц |
| Чиг үүрэг | Гармоникуудтай харьцах | |||
| Зэрэгцээ тоонууд | Хязгаарлалт байхгүй. Нэг төвлөрсөн хяналтын модулийг 8 хүртэлх тэжээлийн модулиар тоноглох боломжтой | |||
| Харилцааны аргууд | Хоёр сувгийн RS485 холбооны интерфейс (GPRS/WIFI утасгүй холболтыг дэмждэг) | |||
| Эргүүлэхгүйгээр өндөр | <2000м | |||
| Температур | -20~+50℃ | |||
| Чийгшил | <90%RH, Сарын дундаж хамгийн бага температур нь гадаргуу дээр конденсацгүй 25°C байна | |||
| Бохирдлын түвшин | III түвшнээс доош | |||
| Хамгаалалтын функц | Хэт ачааллын хамгаалалт, техник хангамжийн хэт гүйдлийн хамгаалалт, хэт хүчдэлийн хамгаалалт, цахилгаан тасрахаас хамгаалах, хэт температурын хамгаалалт, давтамжийн гажиг хамгаалалт, богино залгааны хамгаалалт гэх мэт | |||
| Дуу чимээ | <50дБ | <60дБ | <65дБ | |
| суурилуулалт | Тавиур/хананд суурилуулсан | |||
| Шугамын зам руу | Арын оролт (өлгүүрийн төрөл), дээд талын оролт (хананд суурилуулсан төрөл) | |||
| Хамгаалалтын зэрэг | IP20 | |||
Бүтээгдэхүүний нэршил
Бүтээгдэхүүний харагдах байдал
